המודעה · הבית לדוגמה שלנו, אחרי הזזת קיר
לאדריכלים
התכנון שלכם
העבודה הקשה עלינו
אתם שולחים את התוכנית שלכם. המנוע קורא אותה, בודק כל מידה וכל שטח, משרטט אותה מחדש כקובץ DXF לעריכה, ומכין טיוטה של קובץ השטחים לרישוי זמין. התכנון שלכם, החתימה שלכם. את העבודה הקשה עושה המנוע.
אתם שולחים את התוכנית שלכם. המנוע קורא אותה, בודק כל מידה וכל שטח, משרטט אותה מחדש כקובץ DXF לעריכה, ומכין טיוטה של קובץ השטחים לרישוי זמין. התכנון שלכם, החתימה שלכם. את העבודה הקשה עושה המנוע.

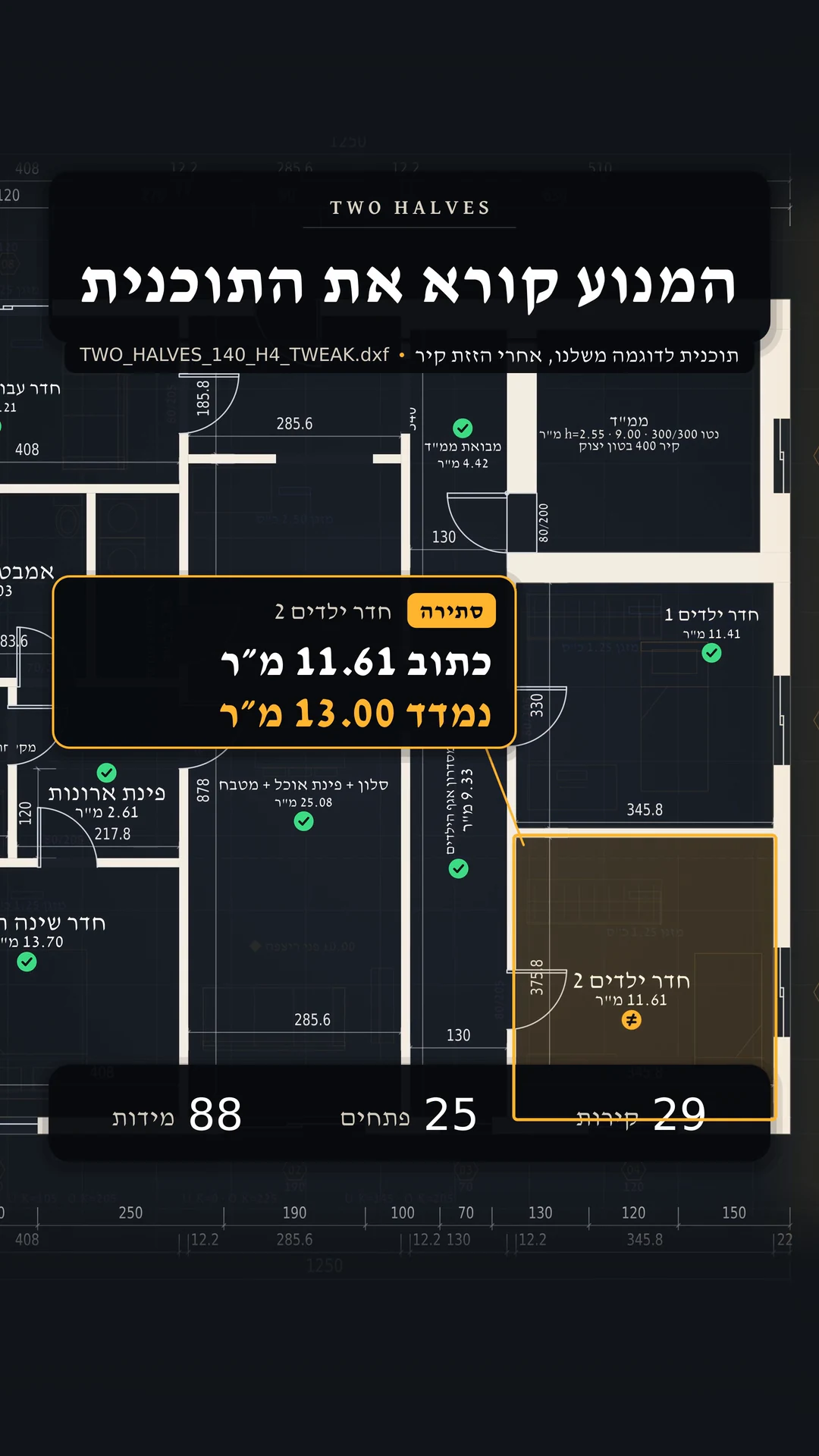

המודעה: הבית לדוגמה שלנו, 140 מ״ר ו־6 חדרים, אחרי שהזזנו בו קיר והשארנו ציון שטח ישן, כדי להראות מה המנוע מוצא. היא מסתיימת בהקלטת מסך של המנוע על בית לדוגמה אחר שלנו, 140 מ״ר ו־5 חדרים. הגיליונות בעמוד: בתים לדוגמה שלנו, בתבנית שלנו. לא קובץ של לקוח ולא של משרד. גיליונות הקונסטרוקציה והמערכות נשארים אצל המהנדסים.
אתם שולחים תוכנית
המנוע קורא ובודק אותה, ומשרטט אותה מחדש
שולחים DWG או DXF. המנוע קורא את הקירות, הפתחים, המידות והחדרים, ובודק: כל מידה מול המרחק הנמדד, כל שטח כתוב מול השטח שנמדד. מה שלא מסתדר מדווח, לא מתוקן בשקט. אחר כך הוא משרטט את תוכנית המידות מחדש בתבנית שלנו, כקובץ DXF לעריכה, ומכין ממנה טיוטה של קובץ השטחים. דף הנתונים יוצא היום רק עם גיליונות שהמנוע בונה מההנחיות שלכם (נקודת הפתיחה, למטה).
הקובץ שלכם נקרא
DWG בגרסאות 2007, 2010, 2013 ו־2018, או DXF בגרסאות 2000, 2010 ו־2018. מה שהמנוע עוד לא קורא, הוא אומר לכם: גופן עברי ישן שאינו יוניקוד, קיר אלכסוני או מעוגל, קירות שנמצאים בתוך בלוק. הוא לא מנחש במקומכם.
מה שלא מסתדר מדווח
כל מידה מול המרחק הנמדד, כל שטח כתוב מול השטח שנמדד, שרשראות המידות והמעטפת. דלת הממ״ד נבדקת מול התקנה רק אחרי שהכלל נרשם בפרופיל המשרד שלכם. גם מידה שהוקלדה ביד מדווחת. סתירה מודפסת על הגיליון עם שני המספרים, להכרעתכם. בחלל פתוח בלי קיר, שבו אי אפשר לדעת אם ציון השטח ישן או שייך רק לאזור אחד, המנוע שואל ולא קובע.

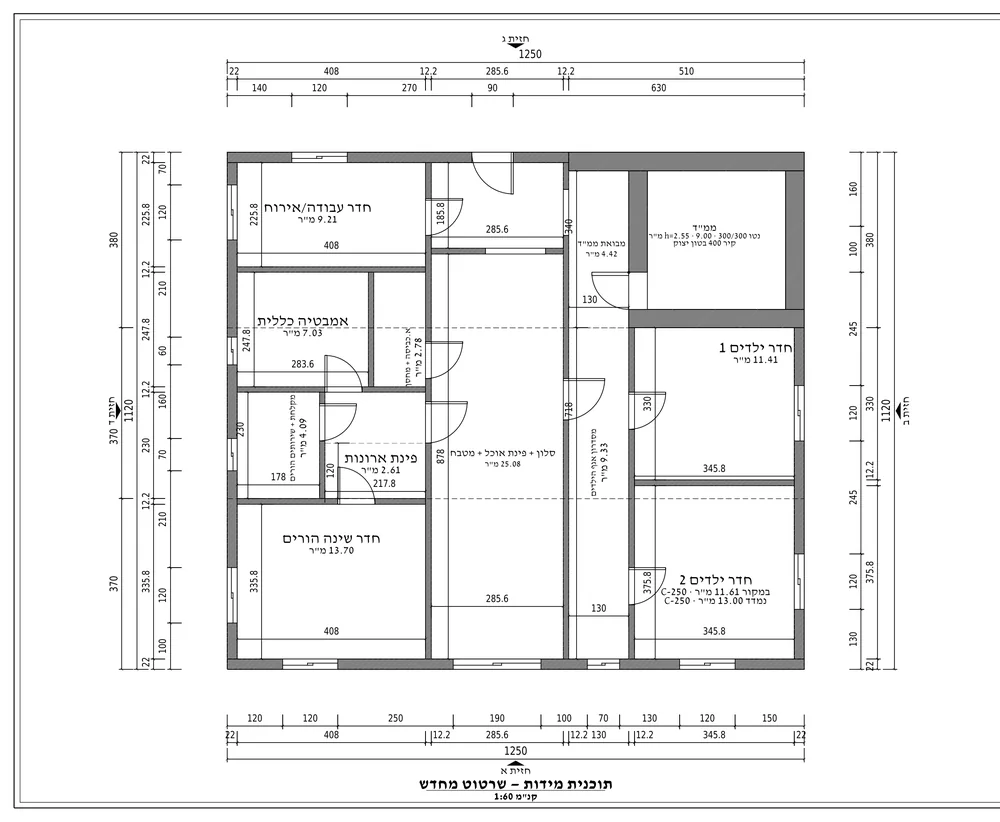

תוכנית המידות, בתבנית שלנו
כל מידה בה אובייקט שמודד את עצמו, שמות החדרים טקסט, 18 שכבות משלנו בשמות ברורים. קובץ DXF בגרסת 2018, עם הדפסת PDF. ממצא שעוצר את העבודה (מעטפת פתוחה, דלת ממ״ד שחורגת מהתקנה, שרשרת מידות שלא עודכנה) עוצר גם את השרטוט, עד שתכריעו.
טיוטת קובץ שטחים וחבילה, דף נתונים עוד לא
מהתוכנית שהמנוע קרא הוא מכין גם טיוטה של קובץ השטחים לרישוי זמין (למטה), ואורז את הגיליון לחבילה: DXF, PDF, הגופנים עם הרישיונות, מדריך ורשימת קבצים. דף נתונים הוא עוד לא מכין לתוכנית שקרא; היום דף הנתונים יוצא רק עם גיליונות שהמנוע בונה מההנחיות שלכם.

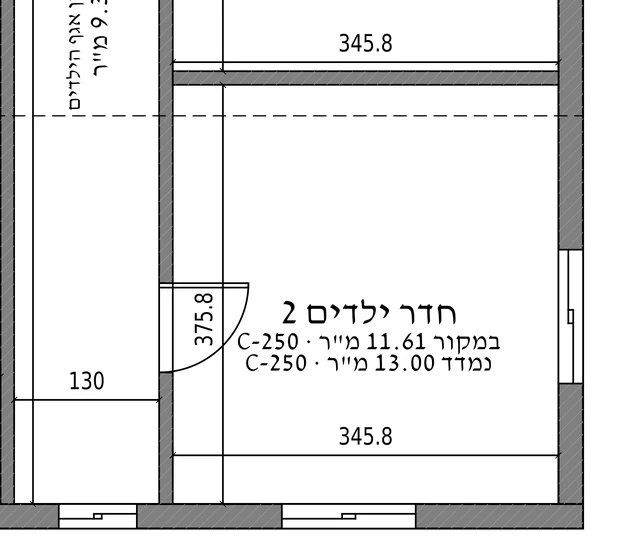

- המנוע שרטט את הבית לדוגמה שלנו, קרא את הגיליון ששרטט, ולא מצא אף סתירה. אחרי שהזזנו בבית קיר והשארנו ציון שטח ישן: סתירה אחת, זו.
- כל אחת מגרסאות ה־DWG וה־DXF שלמעלה נבדקה הלוך ושוב על הגיליונות שלנו, וכל טקסט בעברית חזר זהה.
- הקובץ שחוזר אליכם הוא קובץ רגיל: שמות החדרים טקסט, וכל מידה אובייקט מידה. עד היום הוא נפתח ב־LibreCAD ובממיר של ODA; ב־AutoCAD עוד לא.
כל מידה נמדדת
כל סתירה מדווחת
המנוע לא מנחש ולא מתקן בשקט. הוא מודד, משווה למה שכתוב, ומדפיס מה שלא תואם.
מידות בגיליון לדוגמה שלנו. כל אחת נמדדת מנקודות הקצה שלה ומודפסת מהמדידה. אף אחת לא הוקלדה ביד.

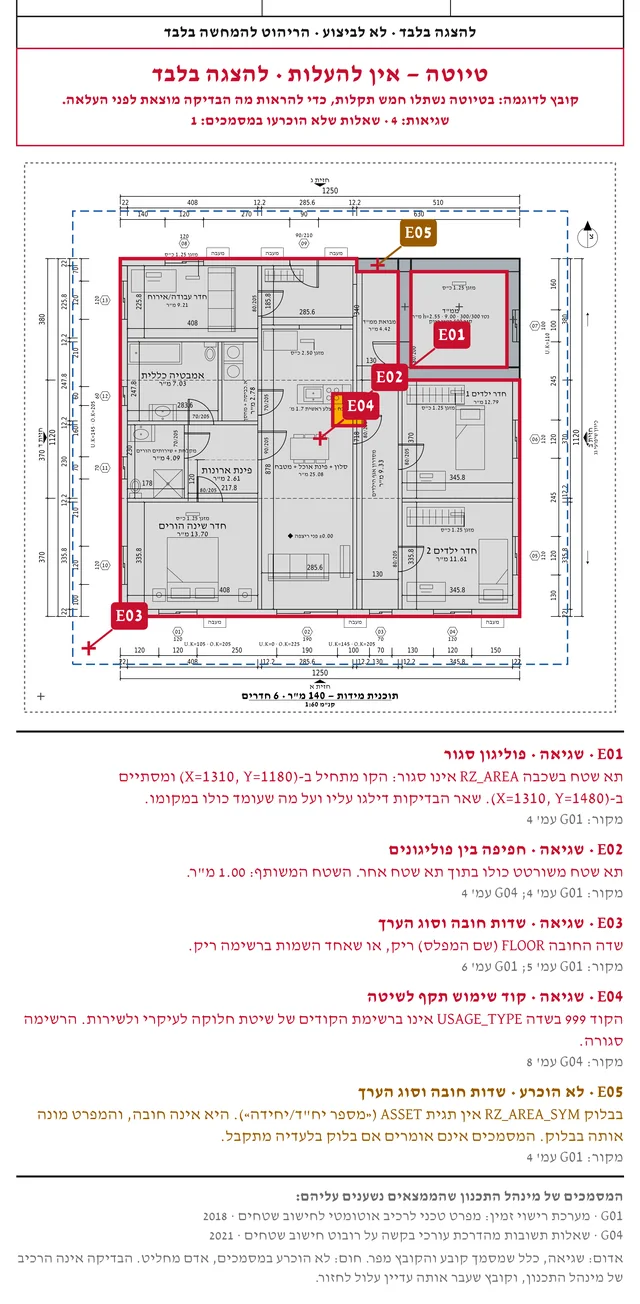

בדיקות שהמנוע מריץ על קובץ השטחים לפני ההעלאה: 11 מהן מתוך מסמכי מינהל התכנון, 5 משלנו. כל ממצא בשורה או שתיים, עם המסמך והעמוד שהוא נשען עליהם.
כללים שחילצנו ממסמכי מינהל התכנון על קובץ השטחים לרישוי זמין, כל אחד עם המסמך והעמוד שלו. אלה כללים, לא בדיקות: על הקובץ רצות 16 הבדיקות.
כללים פעילים בטבלה כתובה אחת, שלפיה נבנו הגיליונות לדוגמה שבעמוד. לכל כלל יש מקור, ובדיקה שיכולה להפיל אותו. בפרויקט שלכם: הכללים שלכם.

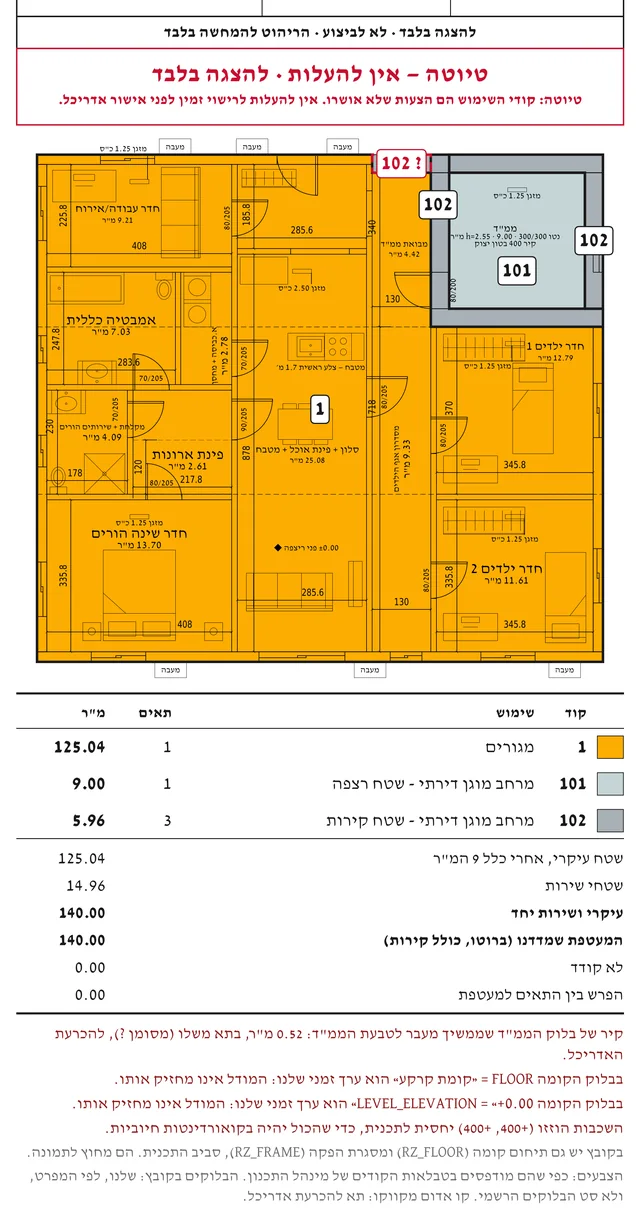

קובץ השטחים לרישוי זמין
לפני ההעלאה, המנוע מכין טיוטה של שכבות הקידוד מתוך תוכנית הקומה (תא לכל שימוש, והטבלה לפי קוד) ומריץ עליה את 16 הבדיקות. כל קוד בטיוטה הוא הצעה: אתם מאשרים אותו או מחליפים. המנוע אינו מכיר את התוכנית החלה על המגרש: מה מותר, ומה נחשב שטח שירות, קובעים אתם.
הבדיקה שלנו אינה הרכיב האוטומטי לחישוב שטחים של רישוי זמין, וקובץ שעבר אצלנו עדיין עלול לחזור משם. העלאה לא ניסינו: היא נעשית רק דרך חשבון של אדריכל. עד היום הרצנו את הבדיקה על שלושה בתים לדוגמה שלנו, כל אחד בן קומה אחת.
רוצים נקודת פתיחה?
תנו לנו את הכללים, המספרים והנפח
עוד לא שרטטתם? אפשר שנתחיל אנחנו. בנינו מנוע שיודע לקחת את ההנחיות שלכם, את הכללים שלכם ואת הנתונים שלכם, ולהפוך אותם לתוכנית ראשונה עם גיליונות האדריכלות, בדוקה מול המידע שלכם. זה הכול. כך זה עובד היום: היד המתכננת שלנו מציעה תוכנית בתוך ההנחיות שלכם, והמנוע משרטט ובודק אותה. אתם לוקחים אותה, משנים אותה או מניחים אותה בצד: הטעם וחתימת היד שלכם נשארים על התוכנית.
הפרוגרמה
החדרים ומה נדרש מכל אחד: כמה חדרי שינה, ממ״ד, מטבח פתוח או סגור, חדר עבודה, מחסן. במילים או בטבלה.
התנאים
מה שהתב״ע קובעת למגרש, קווי הבניין, התקנות שחלות, וכללי המשרד שלכם: עובי קירות, מידות דלתות, מה מסמנים ואיך כותבים על הגיליון. את התב״ע קוראים אנחנו, לא המנוע.
הנפח
המעטפת: אורך, רוחב, מספר קומות וגובה. אם כבר יש קונטור של הבית על המגרש, שלחו גם אותו.
- מעטפת חיצונית
- 12.50 × 11.20 מ׳
- שטח ברוטו
- 140.00 מ״ר, קומה אחת
- קיר חוץ · מחיצת פנים
- 22 · 12.2 ס״מ
- ממ״ד
- 3.00 × 3.00 מ׳ נטו, 9.00 מ״ר
- הפרוגרמה
- ממ״ד · סלון עם מטבח ופינת אוכל · חדר הורים עם מקלחת ושירותים · חדר עבודה/אירוח · שני חדרי ילדים
המספרים כפי שהם מודפסים בגיליון ובדף הנתונים שיוצא איתו. על בית שלכם: המספרים שלכם.
מה חוזר: תוכנית ראשונה, או כמה חלופות באותה מעטפת

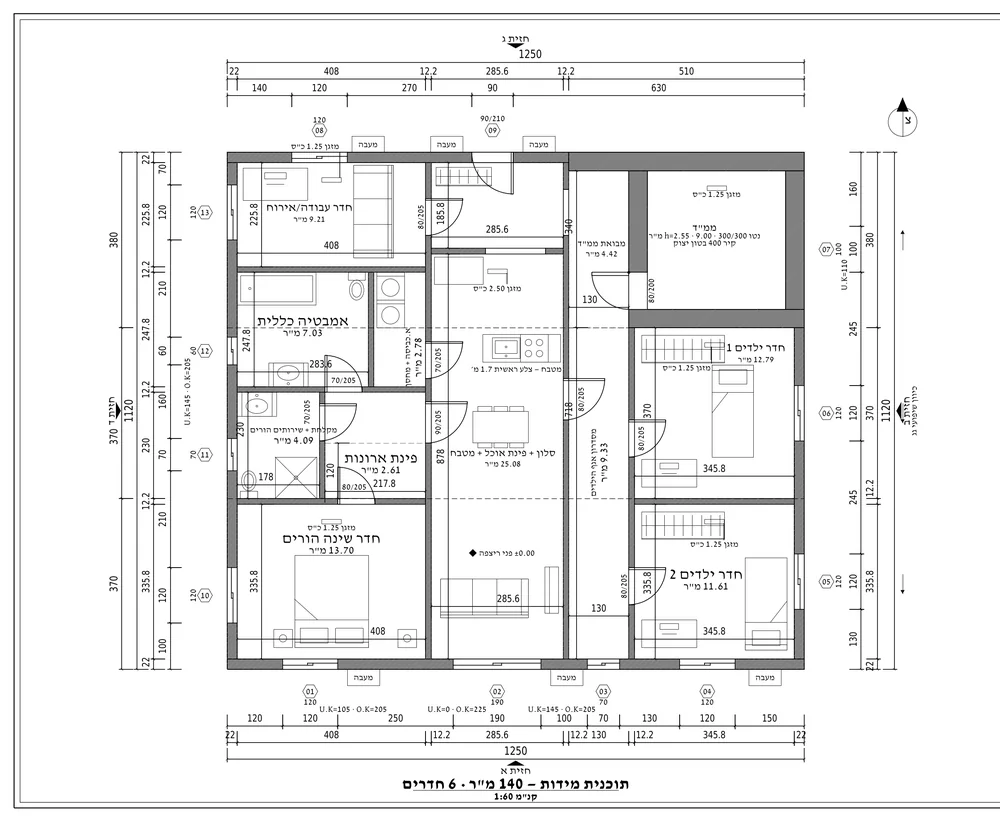

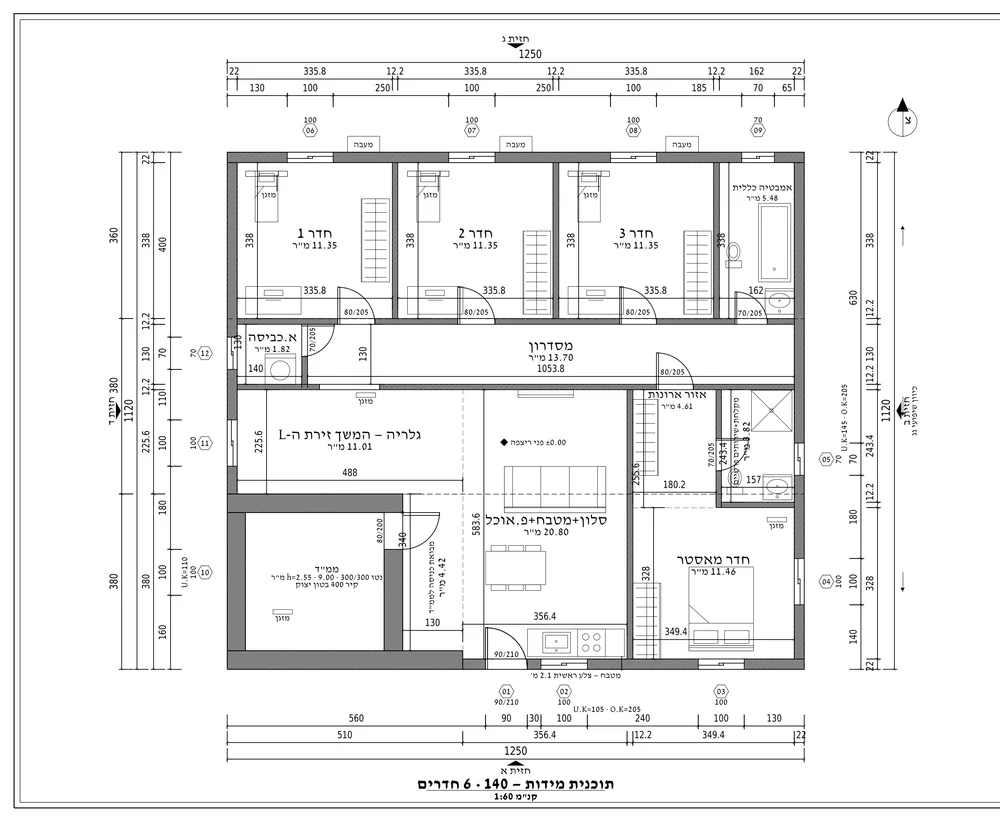

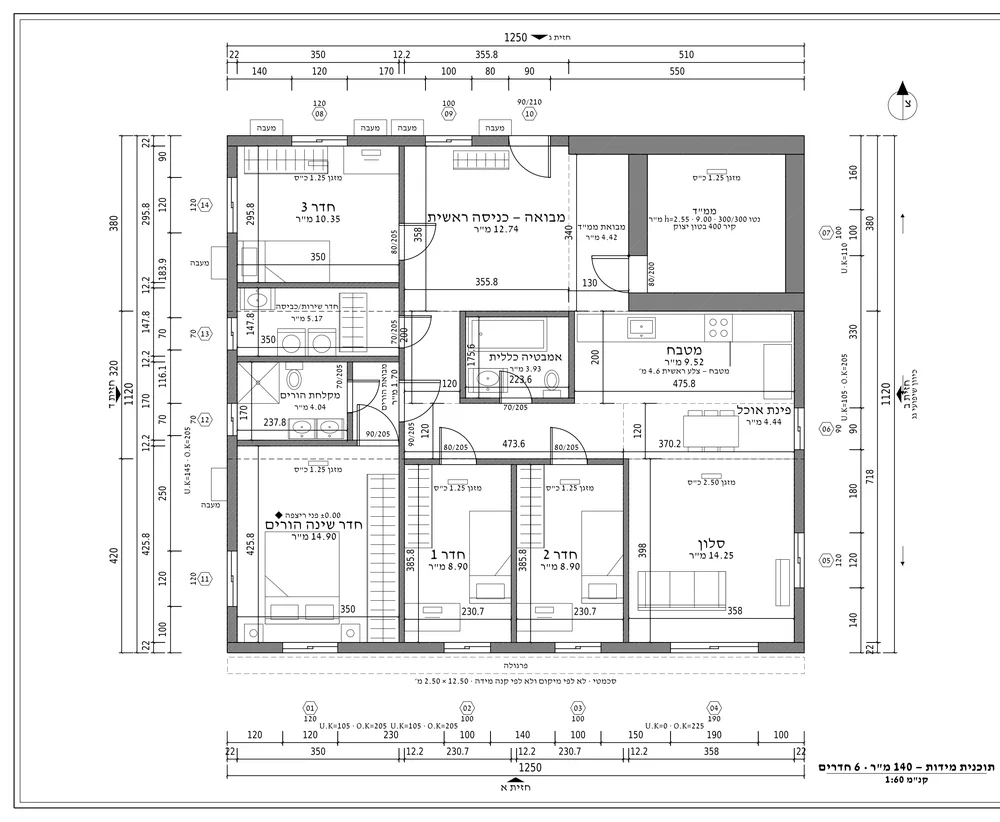

שלוש תוכניות שתכננו ידינו באותה מעטפת, והמנוע שרטט. אחר כך הוא קרא כל אחת מהן ולא מצא אף סתירה. כל מידה בהן נמדדת מנקודות הקצה שלה. הגיליונות נפתחים בגודל מלא. בטלפון אפשר להגדיל בשתי אצבעות.
החלופה שבחרתם חוזרת כחבילה
- תוכנית מידותקובץ DXF לעריכה (גרסת 2018, ביחידות סנטימטר), והדפסה שלו ל־PDF בגודל A3.

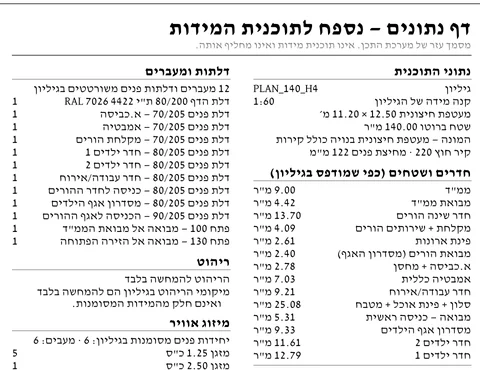

- דף נתוניםהחדרים והשטחים, הפתחים, הדלתות, וטביעת האצבע (SHA-256) של כל קובץ מקור. DXF, והדפסה ל־PDF בגודל A4.
- הגופניםשלושת קובצי הגופן שהגיליונות כתובים בהם, עם הרישיונות שלהם כלשונם.
- מדריך לחבילהמה יש בכל שכבה, מה אפשר לערוך, מה נבדק ומה לא. כקובץ טקסט וכ־PDF.
- רשימת קבציםכל קובץ עם הגודל וטביעת האצבע שלו (SHA-256).
- 13 קבצים · 5.1 MB · 88 מידות בגיליון, אף אחת לא הוקלדה ביד
מהחלופה שבחרתם ממשיכים לסט המלא: חתכים, חזיתות, גיליונות חדרים רטובים ופרטים. שני סטים כאלה, של 21 ו־26 גיליונות (השני עוד בעבודה), פתוחים לצפייה בעמוד הבית. בתבנית החדשה שלנו יוצאים היום תוכנית המידות ודף הנתונים; שאר גיליונות הסט עוד לא עברו אליה.
איך זה עובד
תהליך שאנחנו מריצים. התכנון נשאר שלכם: הטעם, ההחלטות והחתימה.
לומדים איך המשרד שלכם משרטט
אילו שכבות הן קירות, עובי הקירות, בלוקי הדלתות, ואיך כתובים אצלכם ציוני השטח. אתם מאשרים את זה פעם אחת, ומאז המנוע קורא כך כל תוכנית שלכם.
תוכנית מכם, גיליונות מאיתנו
DWG או DXF במייל, או ההנחיות של הפרויקט אם עוד אין תוכנית. אנחנו מחזירים את הגיליונות ואת החבילה.
שאלה אחת, לא ניחוש
נתון חסר או סותר עוצר את העבודה ומחזיר אליכם שאלה אחת ברורה. אף מספר לא מומצא.
אתם משנים, בוחרים וחותמים
הקובץ שחוזר הוא שלכם לעריכה. שום גיליון לא יוצא כגיליון לביצוע: על גיליון שהמנוע בונה כתוב «להצגה בלבד · לא לביצוע», ועל שרטוט מחדש של התוכנית שלכם כתוב מה המנוע מצא בה. החתימה שלכם.
הקובץ שלכם לעריכה

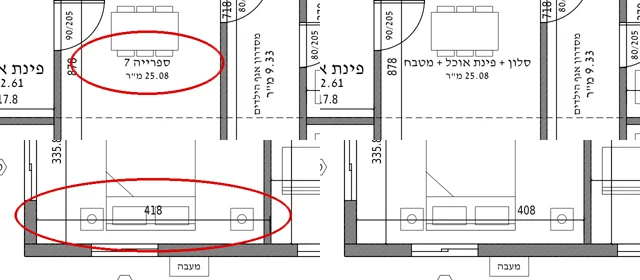

ה־DXF שחוזר אליכם הוא קובץ רגיל: שמות החדרים הם טקסט, וכל מידה היא אובייקט מידה שמודד את עצמו. על הגיליון לדוגמה שלנו שינינו שם של חדר («ספרייה 7») והזזנו נקודה של מידה בעשרה סנטימטרים, מ־408 ל־418. שני השינויים נקראו שוב בספריית ezdxf, וגם אחרי המרה בממיר של ODA מ־DXF ל־DWG ובחזרה. LibreCAD מדד את המידה מחדש והדפיס 418; עברית הוא מדפיס כסימנים, לא כאותיות. והסבב המלא: הזזנו קיר בבית לדוגמה שלנו, והמנוע קרא את הגרסה החדשה, מצא את ציון השטח הישן ושרטט אותה מחדש (למעלה, ובמודעה).
ב־AutoCAD עצמו הקבצים עדיין לא נפתחו: הוא לא מותקן אצלנו. את הגופנים לא התקנו ב־Windows, וההוראות במדריך הן הוראות, לא תוצאה של בדיקה. את השינוי בבית לדוגמה עשינו אנחנו, בספריית CAD ולא בתוכנת שרטוט, ואדריכל עוד לא עשה איתנו את הסבב הזה. לתוכנית שהמנוע קרא אין עדיין דף נתונים.
ככה זה נראה
הקלטת מסך, לא הדמיה
ממשק המנוע, מוקלט מהמסך, על בית לדוגמה שלנו (140 מ״ר, 5 חדרים): בקשה במילים, מה שהמערכת הבינה, הגיליון שנוצר, סתירה שעוצרת את העבודה, תיקון, ו־DXF להורדה. זה הבית היחיד שהממשק מכיר היום.
הקלטת מסך אמיתית של המנוע · על בית לדוגמה שלנו · 2:14 · בלי קולבכל המתנה למנוע האמצע מואץ פי 4, עם סימון על המסך, והפריים האחרון מוחזק עוד שתי שניות. שום דבר אחר לא נחתך ולא נוסף. זמן הריצה שמופיע על המסך נמדד במחשב שלנו, על הבית הזה. זו לא הבטחה.
איך מתחילים
שולחים תוכנית אחת
מקבלים גיליונות בדוקים
שלחו במייל DWG או DXF של פרויקט אחד. אין עדיין תוכנית? שלחו את ההנחיות שלו: הפרוגרמה, התנאים והנפח. נחזור אליכם עם שאלות, אם יהיו, ואחר כך עם הגיליונות.
[email protected] · WhatsApp 050-971-7461
